雙路設備施工方案 當前位置: 首頁 > 案例展示 > 施工方案 > 雙路設備施工方案
10/16路智能充電站施工方案


安全操作須知

一.進場施工前,檢查確認產品、附件、安裝材料及安裝工具齊全;

二.嚴禁非電工人員從事電工作業,電工作業必須在取得《電工證》后才能單獨操作三.進入施工現場必須戴好安全帽,系好帽帶,并正確使用個人勞動防護用品;

四.現場用電,一定要有專人管理,同時設專用配電箱,嚴禁亂接亂拉;

五.杜絕違章作業,防止人身、線路,設備事故的發生;

六.電動機械設備,必須有漏電保護裝置和可靠保護接地,方可啟動使用;

七.嚴禁施工人員帶電操作,接線一定要切斷電源,確認無誤后進行,不要用濕手觸摸開關、插座八.嚴禁雨天進行室外作業;

現場使用電線線徑嚴格滿足安裝指導要求規格,否則出現安全事故由客戶自行承擔。

未按照本安裝指導進行安裝所產生的問題,本公司不承擔質保義務及其他法律責任。


現場勘察

一、確認安裝位置

1.打開手機,使用信號管家App檢測擬安裝位置網絡信號值:手機APP頁面顯示≥-81 dBm該位置信號強度達標,可以直接安裝充電設備;手機APP頁面顯示<-81dBm該位置信號強度不達標,如有其他更好的位置建議更換

2.信號檢測完成后,統計小區電單車數量,根據實際情況進行設備、插座數配比

3.地下安裝:地下室安裝選址時充電樁主機盡量靠近運營商的信號放大器,且中間不能有障礙物;如果地下室無運營商放大器,充電樁主機盡量靠近地庫出入口,方便加裝信號放大器

4.地面安裝:注意考慮室外高地設備防雷、低洼處雨水淹沒等特殊情況

二、注意事項

觀察周邊環境:

1.充電區域的長度測量

2.距離停車位的位置測量,確保其他車輛能正常出入

3.明確配電箱位置

4.明確是否有潮濕滲水

確認設備安裝方式、走線方式:

1.根據現場實際情況,選擇設備安裝方式:掛墻式、支架式;建議符合條件使用掛墻式安裝,可節省施工成本

①室內安裝:盡量選擇信號較好區域、方便用戶充電車位

②室外安裝:注意高地防雷、雨天水淹等情況

2.確認電源線的走線距離,現場大致走線方式,埋地、橋架、沿墻敷設等;建議盡量沿墻敷設,可節省施工成本

安裝充電樁、提前規劃插座距離:

1.在安裝充電樁前需確認充電樁的規格,確認充電樁的數量(一般剛需居民小區建議插座-車配比1:4或1:5)

2.確認現場物業接電要求,預算功率選定匹配功率主線規格,選定漏電保護和空氣開關

3.每個插座需間隔至少110cm-130cm距離保證充電車輛的進出順利

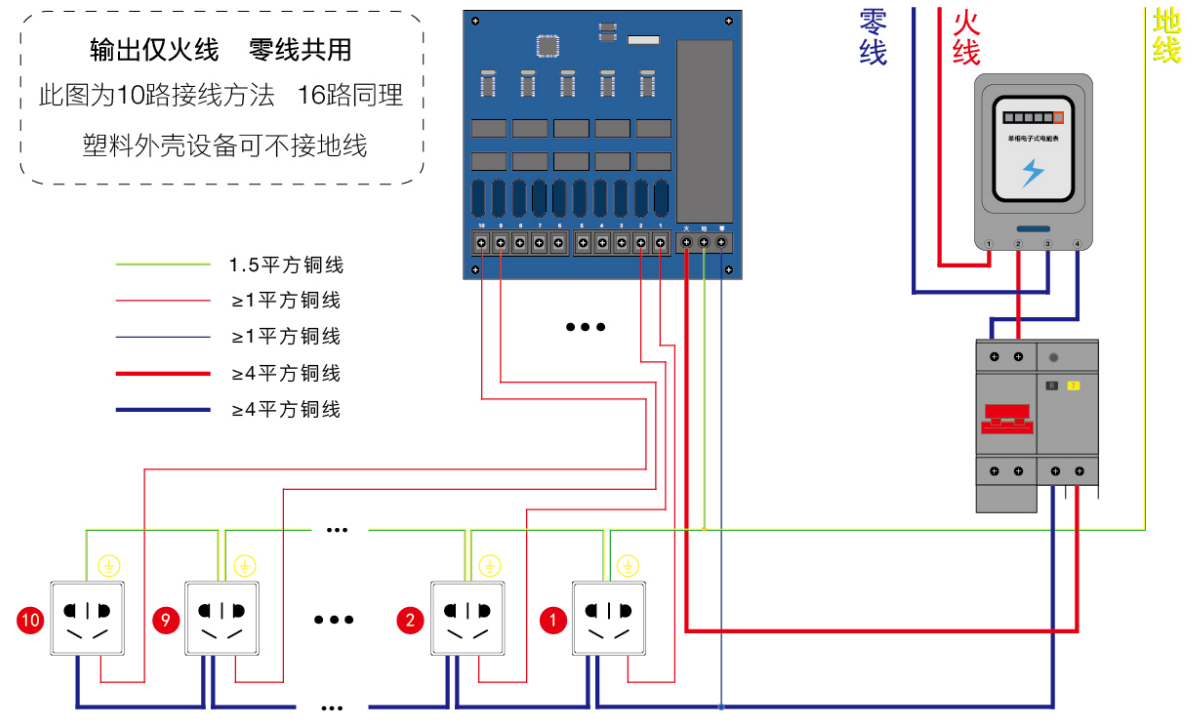

安裝接線圖


墻體安裝

安裝工具及輔材




安裝規格舉例

設備數量1臺2臺
額定電壓220V220V
輸出功率3000W6000W
輸出電流13.6A27.27A
主電源線2.5mm24mm2
電表規格
16A
40A
空開漏電規格16A32A

安裝步驟

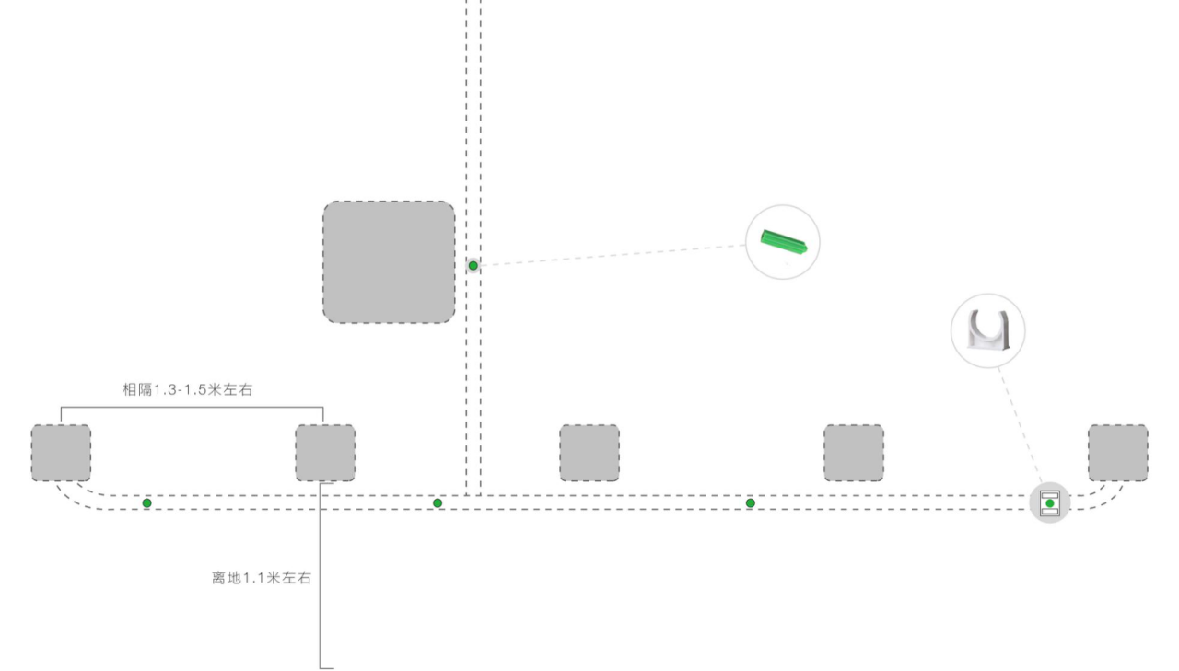

1.卷尺測量主機從機大致定位并作標記,再根據該定位標記,測量出管卡孔位,打孔; 打孔完成,錘入膨脹管膠塞,手電鉆固定管卡

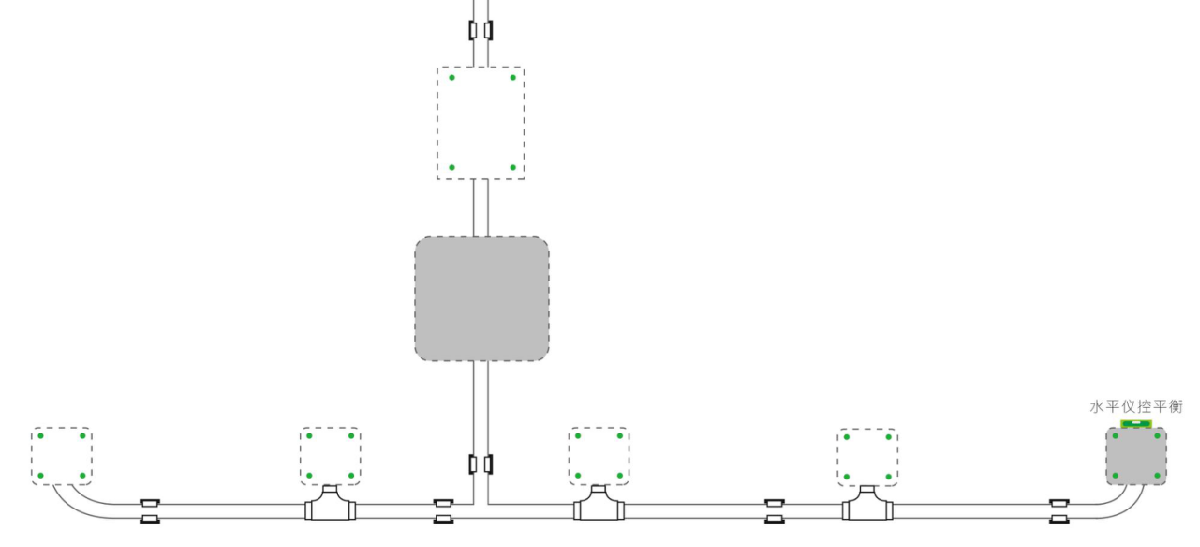

2.置入線管(剪管器剪斷,折彎,管卡固定)拼接pvc線管帶蓋三通(每個端口下方);完成所有線管和三通鋪設后,根據三通位置,用水平儀控平衡確定孔位并標記, 在該標記下打孔錘入膠塞;拼接空氣開關、電表,在墻上用電表箱定位標記,打孔錘入膠塞,螺絲固定電表箱

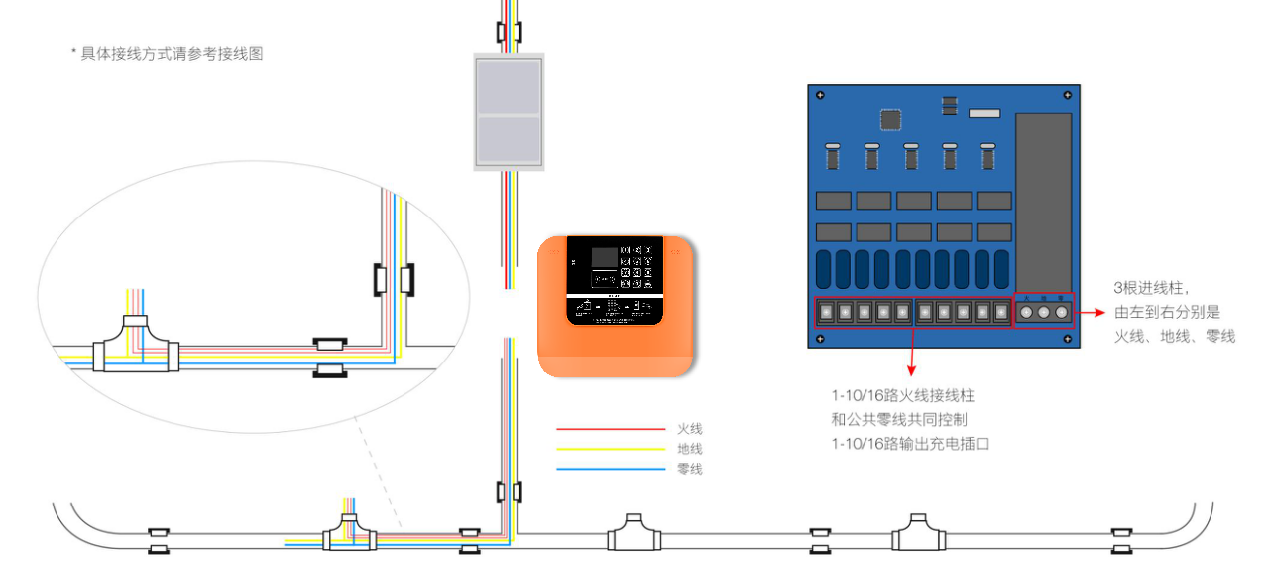

3.拉線,從遠離主機那端開始把火線零線地線拉入線管里(在三通位置預留線長度); 把預留出的所有線剝線鉗剪斷、剝開,露出線頭;主機內1-10/16路火線接柱和公共零線共同控制1-10/16路輸出充電插口,主機出線端需要10/16根火線,分別接到1-10/16路充電插口火線柱上。


4.完成主機和充電插口的連接后,把設備用螺絲固定在孔位上,如在室外需配置防雨盒;安裝空氣開關,電表,并拉入線,接電完成;測試設備是否安裝成功,并完成使用流程和標識鋪設。


方鋼安裝

安裝工具及輔材



安裝規格舉例

設備數量1臺2臺
額定電壓220V220V
輸出功率3000W6000W
輸出電流13.6A27.27A
主電源線2.5mm24mm2
電表規格
16A
40A
空開漏電規格16A32A

安裝步驟

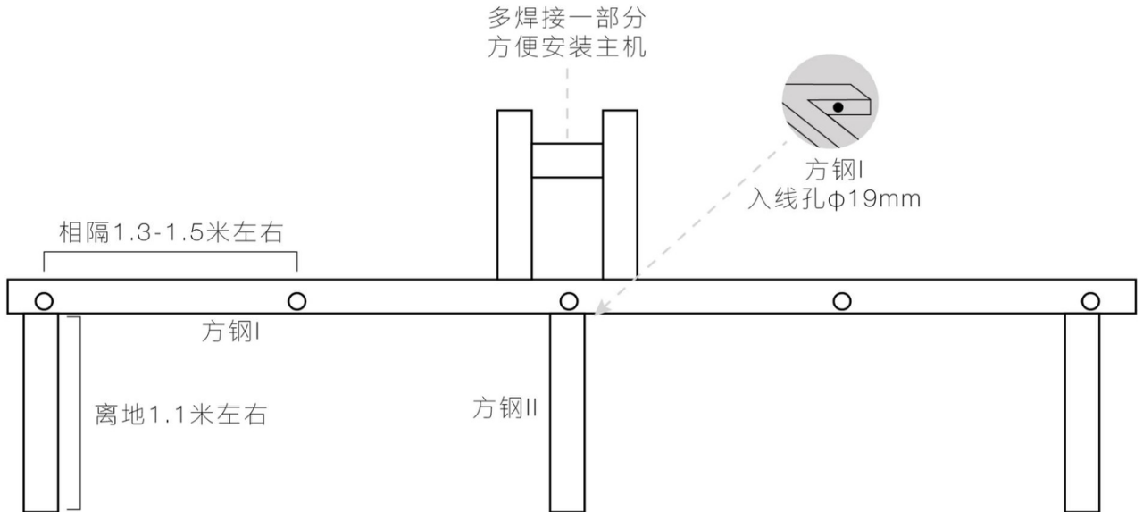

1.根據場地限制尺寸,焊接方鋼Ⅰ所需長度;卷尺在已焊接方鋼Ⅰ上測量多組充電插口(相距1.3-1.5m)大致定位并作標記,在標記下靠槽鋼Ⅰ下沿開38mm直徑孔;另取方鋼鋸斷做成1m/1.1m等長的槽鋼Ⅱ,并與已完成開孔方鋼Ⅰ(勻距)T型焊接在一起;在方鋼Ⅰ做入線孔

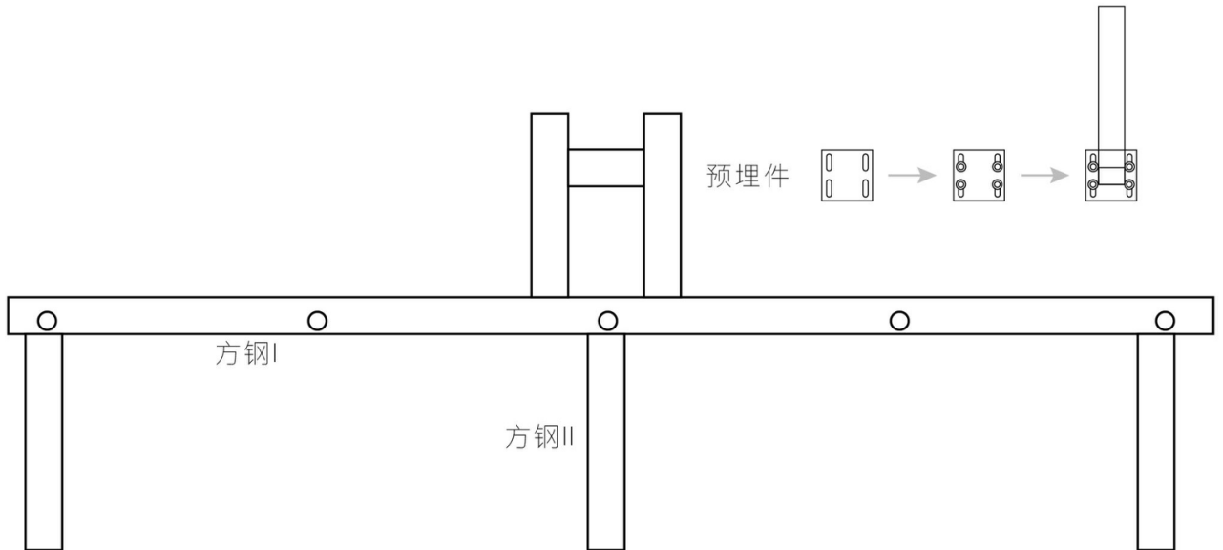

2.以方鋼Ⅱ作參考,在地上定位預埋件位置,并根據預埋件上的孔位沖擊鉆打孔用膨脹螺絲固定; 焊接方鋼Ⅱ與各個預埋件,扳手加以固定,完成方鋼護欄架框工作

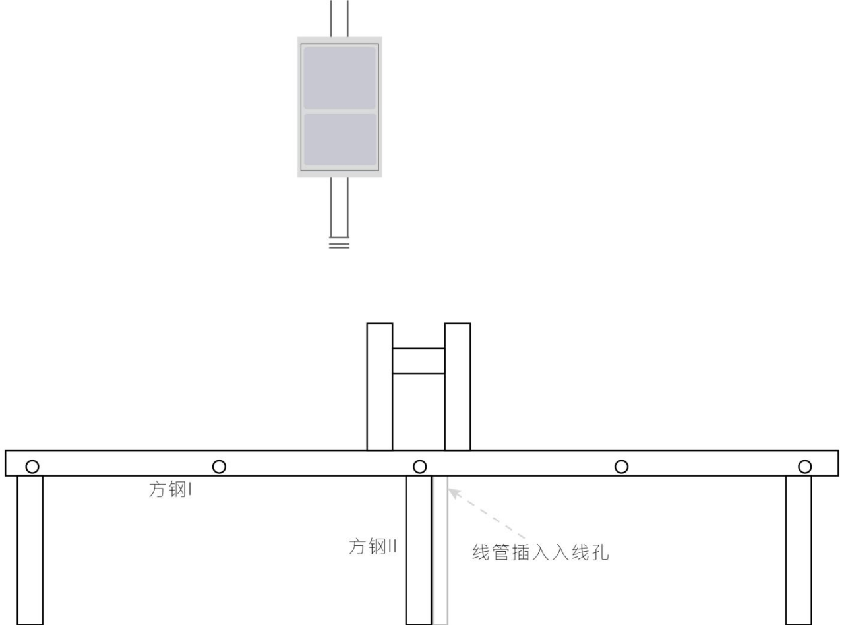

3.近電源處墻面上電表箱,用電表箱定位,打孔放膠塞,螺絲固定;鋪線管,從電表箱處開始拉入火線零線地線,走線管(剪管器剪斷,折彎,管卡固定), 拉至方鋼護欄框架處,從方鋼Ⅰ的入線孔接入;

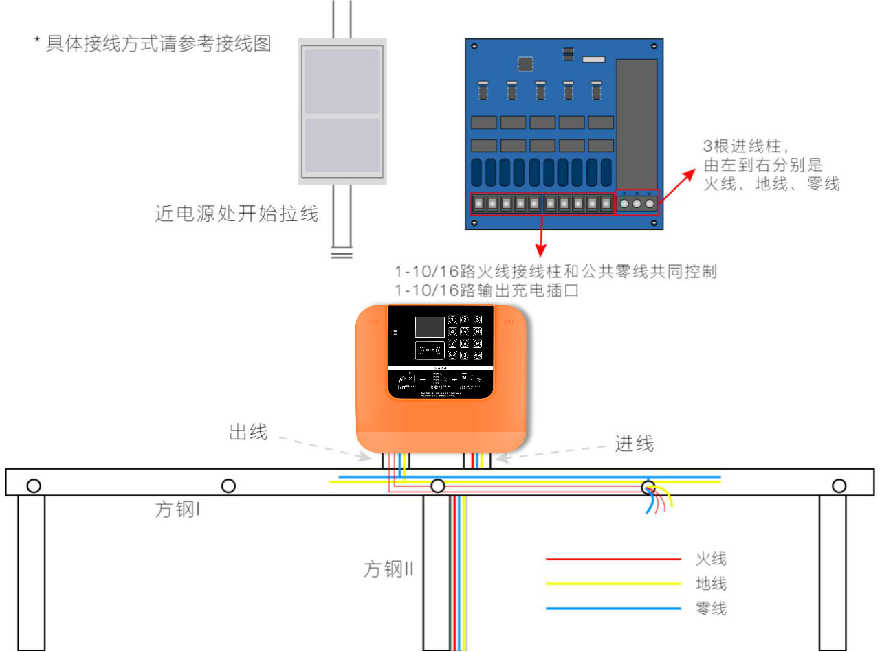

4.拉線,從19mm入線孔把線管里的線拉入方鋼里(在38mm孔位處預留線長度);把孔位預留出的所有線剝線鉗剪斷、剝開,露出線頭;  主機內1-10/16路火線接柱和公共零線共同控制1-10/16路輸出充電插口,主機出線端需要10/16根火線,分別接到1-10/16路充電插口火線柱上。

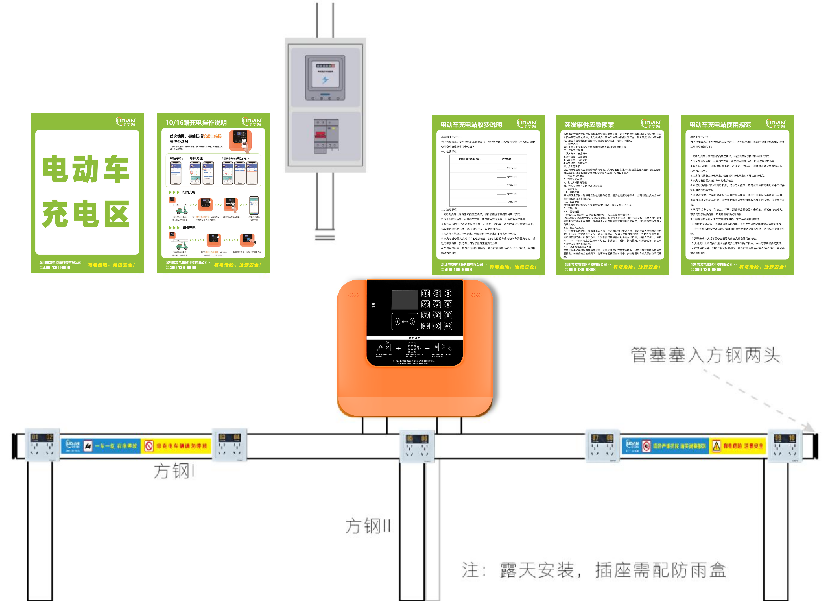

5.充電插口用電鉆+燕尾自攻螺絲固定在方鋼鋼上(水平儀控平衡);敲渣錘敲打每個焊接處除焊渣(防銹作用),并用水性金屬防銹漆涂所有焊接處,完成防銹工作;管塞塞入方鋼兩頭,完成方鋼密封;安裝空氣開關、電表箱電芯,并拉入線,完成拉電;測試設備是否安裝成功,并完成使用流程和標識鋪設。



本安裝說明為方便敘述,所示意場地過于理想,現實不可一概而論,僅提供一種參考,做思路的整理作用。

煩請前方人員綜合考慮,本著安裝美觀和安裝可靠的原則,自行裁奪。
